Ürün ayrıntıları:
|
| Tip:: | Oynak Rulman | Evrensel sayı: | GE25ES |
|---|---|---|---|
| OE numarası: | 25x42x20mm | Ürün Adı: | Otomotiv için |
| Boyut: | 25 * 32 * 30 mm | Kesinlik Değerlendirmesi:: | P4 P5 P6 P2 |
| Ağırlık: | 0,113 kg/adet | Doğum yeri:: | Çin |

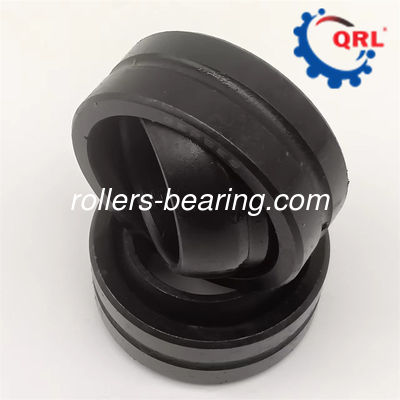

| Vurgulamak: | GE25ES QRL Küresel düz yatak,25x42x20mm'lik küresel düz yatak |
||
| Dış çapı mm | 42 |
| Dış çap toleransı | - 0 oldu.011 |
| Top Genişi mm | 20 |
| Top Genişliği Toleransı | - 0 oldu.12 |
| Çizgi genişliği mm | 16 |
| Irk genişliğine hoşgörü | - 0 oldu.24 |
| Top çapı mm | 35.5 |
| Eğim açısı | 7 ̊ |
Küresel düzlük Açıklama
Sferik rulman, ağır yüklü, kendi kendini hizalayan kaydırma rulmanıdır.
| rulman tipi | Boyutlar/mm | α/(°)≈ | ||||||||||||
| GE...E tipi. | GE...ES | GE...DS. | GE...C. | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | Rmin | r1smin | Diğerleri | GE...ES-2RS tipi. |
| GE4E | - Evet. | - Evet. | GE4C | - Evet. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Evet. |
| GE5E | - Evet. | GE5DS | GE5C | - Evet. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Evet. |
| GE6E | - Evet. | GE6DS | GE6C | - Evet. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Evet. |
| GE8E | - Evet. | GESDS | GE8C | - Evet. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Evet. |
| GE10E | - Evet. | GE10DS | GE10C | - Evet. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Evet. |
| GE12E | - Evet. | GE12DS | GE12C | - Evet. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Evet. |
| - Evet. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Evet. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Evet. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Evet. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Evet. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Evet. | GE35ES | GE35DS | - Evet. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Evet. | GE40ES | GE40DS | - Evet. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Evet. | GE45ES | GE45DS | - Evet. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Evet. | GE50ES | GE50DS | - Evet. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Evet. | GE55ES | GE55DS | - Evet. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Evet. |
| - Evet. | GE60ES | GE60DS | - Evet. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Evet. | GE70ES | GE70DS | - Evet. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Evet. | GE80ES | GE80DS | - Evet. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Evet. | GE90ES | GE90DS | - Evet. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Evet. | GE100ES | GE100DS | - Evet. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Evet. | GE110ES | GE110DS | - Evet. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Evet. | GE120ES | GE120DS | - Evet. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Evet. | GE140ES | GE140DS | - Evet. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Evet. | GE160ES | GE160DS | - Evet. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Evet. | GE180ES | GE180DS | - Evet. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Evet. | GE200ES | GE200DS | - Evet. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Küresel düzlükTeslimat
Farklı uygulamalara göre, iç halka veya iğneli rulo ve kafese ait bileşenleri olmayan rulmanlar seçilebilir. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, çukurun veya koruma deliğinin yol yüzeyinin sertliği, işleme doğruluğu ve yüzey kalitesi rulman halkasının yoluna benzer olmalıdır.Bu tür bir rulman sadece radyal yükü taşıyabilir.
