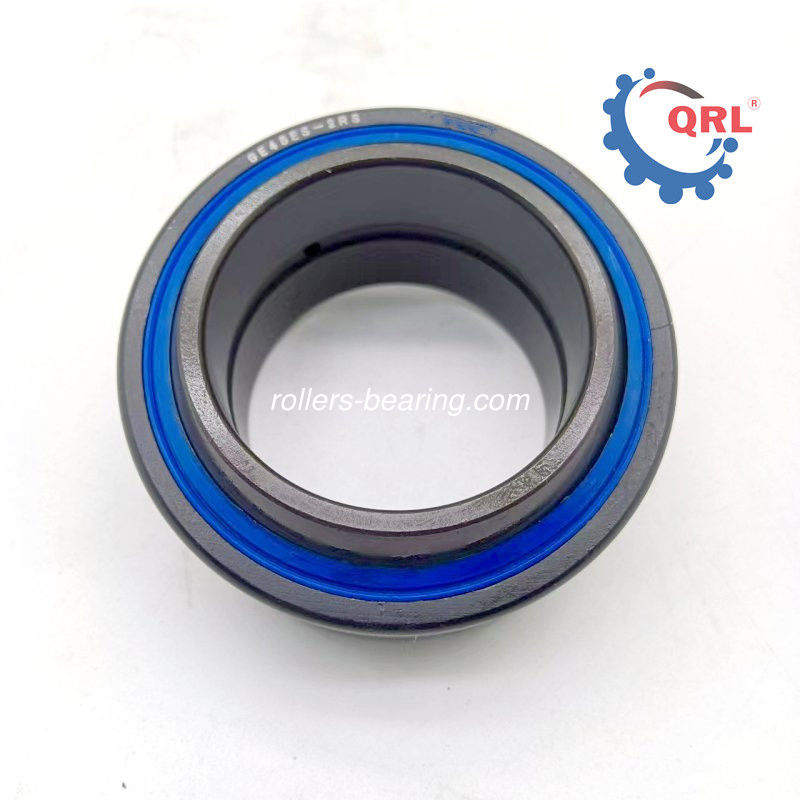

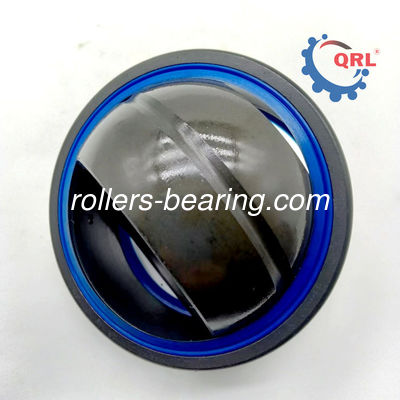

Ürün ayrıntıları:
|
| Tip:: | Oynak Rulman | Evrensel sayı: | GE25ES |
|---|---|---|---|
| OE Hayır.: | GE 45 ES-2RS | Ürün Adı: | Otomotiv için |
| Boyut: | 45x68x32mm | Kesinlik Değerlendirmesi:: | P4 P5 P6 P2 |
| Ağırlık: | 0,31 kg/adet | Doğum yeri:: | Çin |
| Vurgulamak: | 45x68x32 küresel düz rulman,Radial Küresel düz rulman |
||
| Bölüm Numarası | GE 45 ES |
| Ölçüm Sistemi | Metrik |
| rulman tipi | Düz Yükleme |
| Düz rulman tipi | Radial |
| Yük yönlendirmesi için | Kombine radyal ve itiş |
| İç halka şekli | Çukur |
| Dış halka şekli | Çukur |
| Mühür türü | Açık. |
| Bore Dia | 45 mm |
| Bore Dia Tolerance | -0.012mm'den 0'ya |
| Dış Gündüz | 68 mm |
| Dış Güneş Toleransı | -0.013mm'den 0'ya |
| İsimsel Genişlik | 32 mm |
| İsimsel genişlik toleransı | -0.12mm'den 0'ya |
| Genişliği Dış Halka | 25 mm |
| Genişlik Dış Halka Toleransı | -0.3mm'den 0'ya |
| Eğim açısı | 7° |
| Yarış pistinin çapı İç halka | 60 mm |
Küresel düzlük Açıklama
Sferik rulman, ağır yüklü, kendi kendini hizalayan kaydırma rulmanıdır.
| rulman tipi | Boyutlar/mm | α/(°)≈ | ||||||||||||
| GE...E tipi. | GE...ES | GE...DS. | GE...C. | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | Rmin | r1smin | Diğerleri | GE...ES-2RS tipi. |
| GE4E | - Evet. | - Evet. | GE4C | - Evet. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - Evet. |
| GE5E | - Evet. | GE5DS | GE5C | - Evet. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Evet. |
| GE6E | - Evet. | GE6DS | GE6C | - Evet. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - Evet. |
| GE8E | - Evet. | GESDS | GE8C | - Evet. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - Evet. |
| GE10E | - Evet. | GE10DS | GE10C | - Evet. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - Evet. |
| GE12E | - Evet. | GE12DS | GE12C | - Evet. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - Evet. |
| - Evet. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - Evet. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - Evet. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - Evet. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - Evet. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - Evet. | GE35ES | GE35DS | - Evet. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - Evet. | GE40ES | GE40DS | - Evet. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - Evet. | GE45ES | GE45DS | - Evet. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - Evet. | GE50ES | GE50DS | - Evet. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - Evet. | GE55ES | GE55DS | - Evet. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - Evet. |
| - Evet. | GE60ES | GE60DS | - Evet. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - Evet. | GE70ES | GE70DS | - Evet. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - Evet. | GE80ES | GE80DS | - Evet. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - Evet. | GE90ES | GE90DS | - Evet. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - Evet. | GE100ES | GE100DS | - Evet. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - Evet. | GE110ES | GE110DS | - Evet. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - Evet. | GE120ES | GE120DS | - Evet. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - Evet. | GE140ES | GE140DS | - Evet. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - Evet. | GE160ES | GE160DS | - Evet. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - Evet. | GE180ES | GE180DS | - Evet. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - Evet. | GE200ES | GE200DS | - Evet. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
Küresel düzlükTeslimat
Farklı uygulamalara göre, iç halka veya iğneli rulo ve kafese ait bileşenleri olmayan rulmanlar seçilebilir. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, çukurun veya koruma deliğinin yol yüzeyinin sertliği, işleme doğruluğu ve yüzey kalitesi rulman halkasının yoluna benzer olmalıdır.Bu tür bir rulman sadece radyal yükü taşıyabilir.
